概况及原理
本型号三叶罗茨鼓风机/真空泵是我公司通过引进吸收欧美同类产品先进技术而自主创新开发的新一代节能型产品。
通过不同的管道连接方式和结构布置，本产品可作为鼓风机和真空泵满足各类不同工况条件的使用。

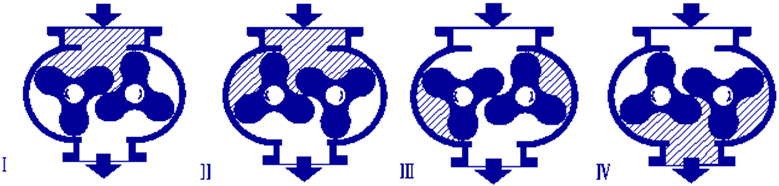

ERG型罗茨鼓风机和ERP型罗茨真空泵均是一种旋转式容积机械泵。二个三叶型转子与机体保持一定的间隙，通过一对同步反向旋转高精度齿轮使二个转子在机体内旋转时互相不接触并保持一定间隙。下图为风机的结构原理图，从图Ⅰ至Ⅳ为转子在机体内旋转并完成一次吸、排气的过程。二个三叶转子在机体内旋转一周均完成三次吸气、排气。
采用三叶转子比传统二叶8字型转子的吸排气效率、排压、温升、振动、噪声等主要性能指标都具有较好的技术优势。

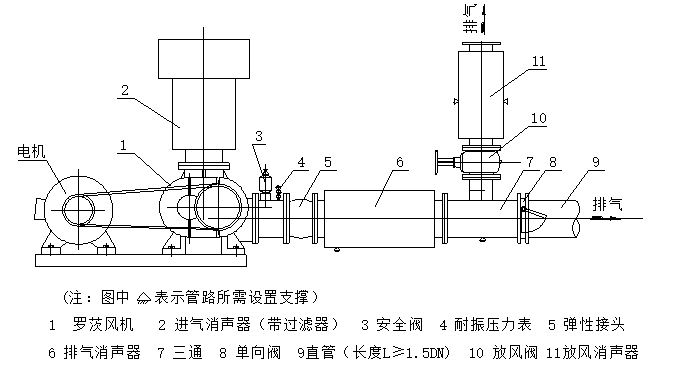

风机连接方式如下

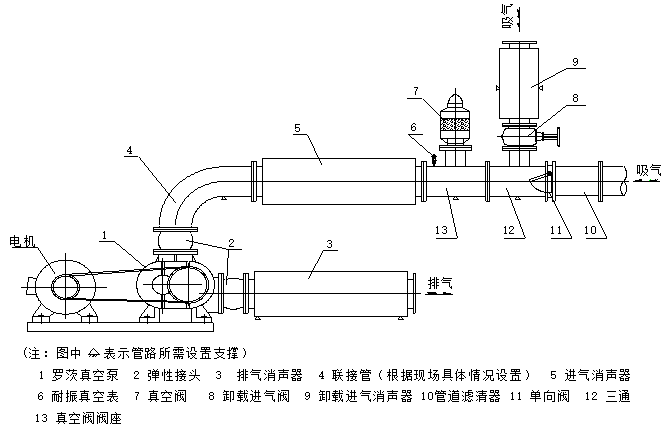

真空泵连接方式如下
主要特点
转速高、容积效率高、温升低、振动小。
结构简单、可靠性好，操作、维护更方便。
可采用风冷和水冷方式，满足不同工况要求。
转子被锁紧，无轴向串动现象、故障率更低。
所有平面静密封采用O型圈密封，可反复拆装。
与传统二叶罗茨鼓风机比较，抽气性能有明显提高。
高精度齿轮和滚动轴承，噪声低、无振动，运转平稳。
主轴采用平衡式机械密封，确保风机/真空泵的长期运行无泄漏。
端盖密封可采用机械密封唇口密封等多种结构型式，确保排气无油雾。
泵的过流备份可以做PTFE、渗Ni等防腐涂层，满足特殊行业的抽气需要。

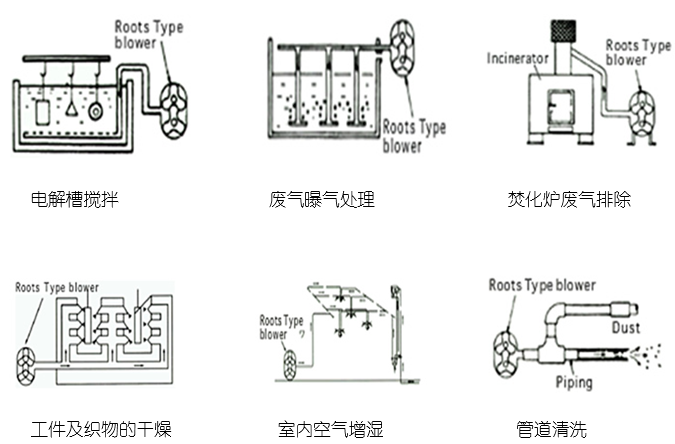

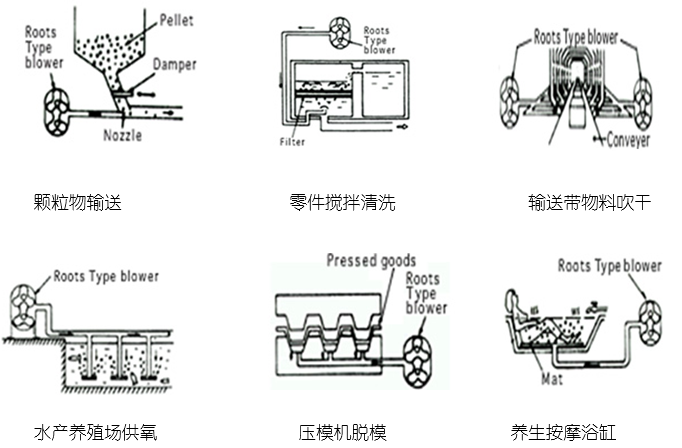

应用范围

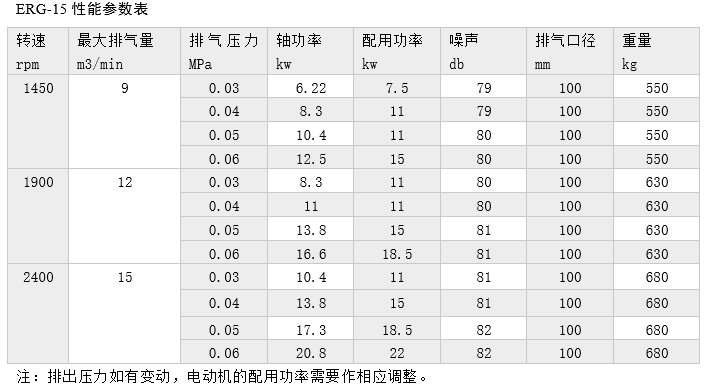

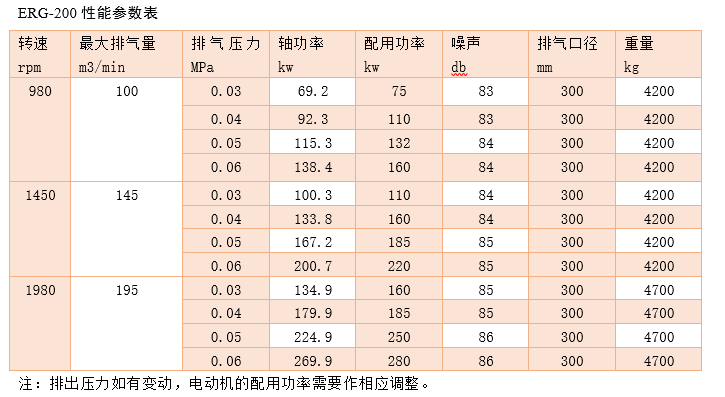

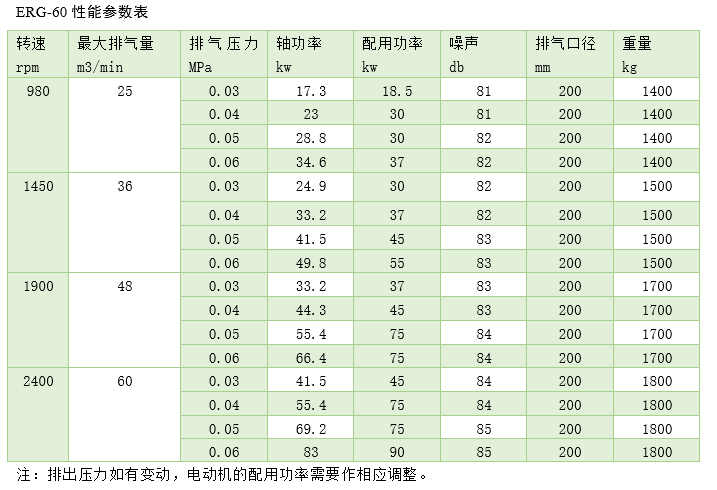

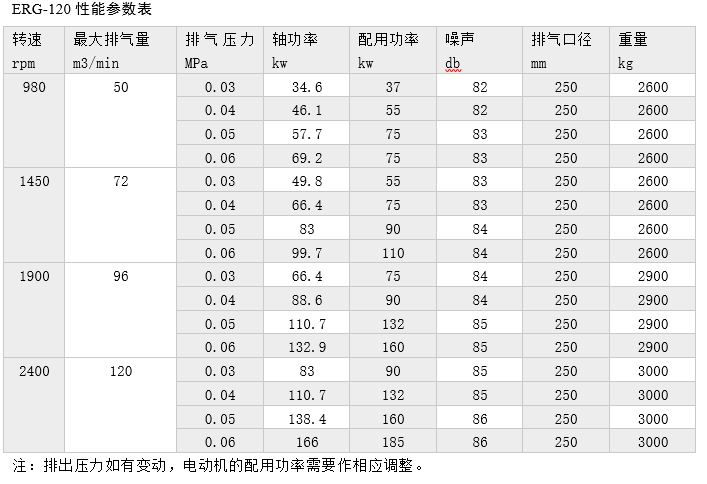

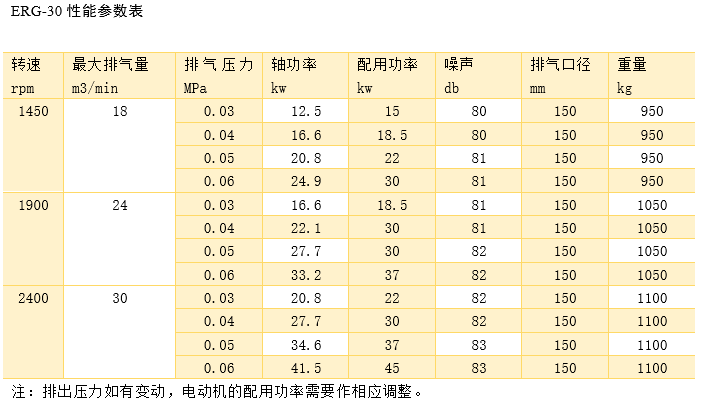

ERG型三叶罗茨鼓风机性能参数

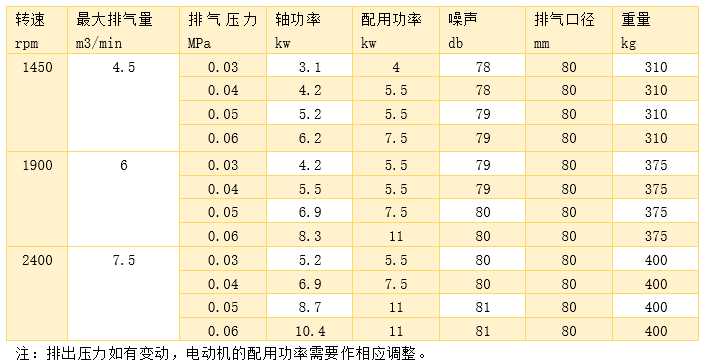

ERG-7.5性能参数表

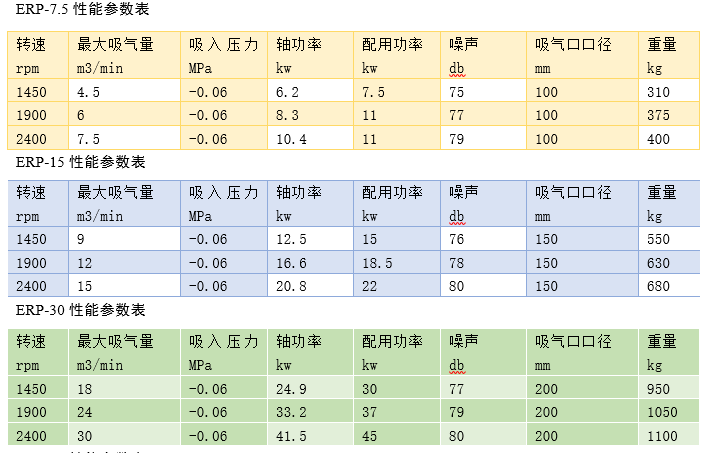

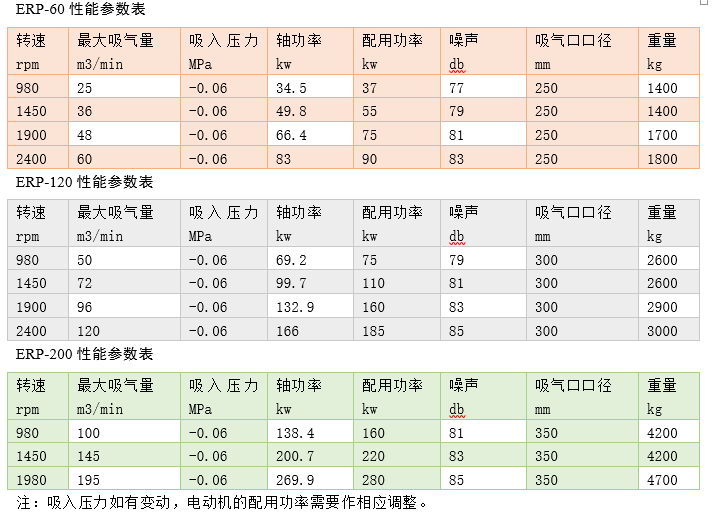

ERP型三叶罗茨真空泵性能参数：
